Em uma tomada Schneider com terminais automáticos, o fio se mantém sem parafusos. Insere-se o condutor, uma mola o bloqueia, e tudo parece definitivo. O problema surge quando é necessário retirar esse fio para substituir um mecanismo, modificar um circuito ou simplesmente fazer uma reforma.
Sem conhecer o gesto exato, puxa-se, força-se, danifica-se o cobre. Este guia detalha a manipulação real nas linhas comuns da Schneider (Ovalis, Odace, Alvaïs) e as verificações que não devem ser negligenciadas antes de tocar em qualquer condutor.
Terminais automáticos Schneider: por que o fio não sai ao puxar
As tomadas Schneider mais recentes utilizam terminais de mola, às vezes chamados de terminais auto. O condutor entra em um orifício, uma lâmina de aço se fecha sobre o cobre e impede qualquer retirada por simples tração. Este sistema substitui os terminais com parafusos que eram afrouxados com uma chave de fenda plana.
O mecanismo de desbloqueio depende de um pequeno botão localizado na parte de trás ou na lateral do mecanismo, em frente a cada terminal. Na linha Ovalis, assim como na Odace, geralmente encontramos um botão retangular por condutor. Na antiga linha Alvaïs, os retornos variam nesse aspecto: alguns usuários descrevem um botão menor e menos acessível, outros um sistema idêntico às linhas recentes.
O reflexo de puxar o fio sem pressionar esse botão é a principal causa de condutores danificados. A mola só se solta se pressionarmos o botão correspondente enquanto exercemos uma tração suave no fio. Não é necessário nenhuma força excessiva.
Para aprofundar a manipulação específica das diferentes linhas da Schneider, pode-se consultar o site cc-guingamp.fr que detalha as variantes conforme as séries de aparelhos.
Desligamento elétrico antes de retirar os fios de uma tomada
Cortar o disjuntor geral nem sempre é suficiente. O procedimento confiável, vinculado à norma NF C 18-510, segue uma sequência precisa que vai além do simples gesto no quadro.
- Identificar o circuito exato que alimenta a tomada em questão, localizando o disjuntor correspondente no quadro elétrico
- Cortar esse disjuntor e impedir fisicamente sua reenergização (cadeado, etiqueta, fita visível) durante a intervenção
- Verificar a ausência de tensão diretamente nos terminais da tomada com um verificador de ausência de tensão (VAT), não com um simples multímetro comum que pode dar uma indicação falsa
- Controlar o bom funcionamento do VAT antes e depois da medição para garantir que não está com defeito
Frequentemente, negligencia-se a última etapa. Um VAT com a bateria fraca pode mostrar zero volts enquanto a tensão está realmente presente. Essa verificação em duas etapas (antes e depois) é a verdadeira rede de segurança de toda intervenção elétrica.
Retirar um fio na tomada Schneider Ovalis e Odace: o gesto preciso
Uma vez feito o desligamento, retira-se a placa de acabamento (ela se desencaixa à mão ou com uma chave de fenda plana inserida na fenda). Em seguida, desparafusa ou desencaixa o mecanismo de sua caixa de embutir para acessar a parte de trás.
Localizar os botões de desbloqueio

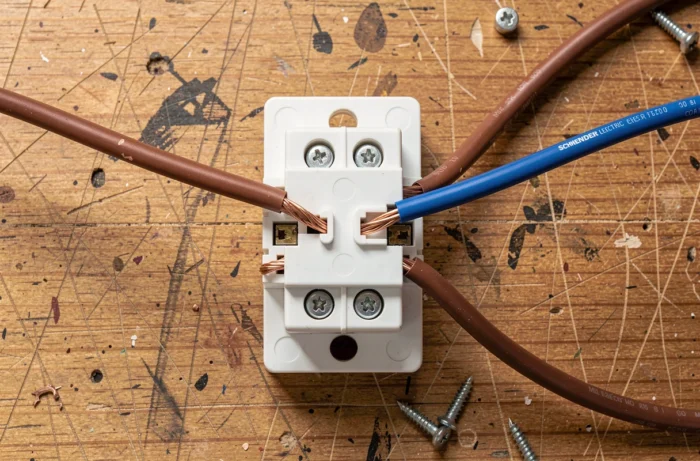

Vire o mecanismo. Cada entrada de fio possui seu próprio botão de desbloqueio, geralmente identificado por um pequeno retângulo em relevo. Nas tomadas de corrente, encontramos três terminais: fase, neutro, terra.

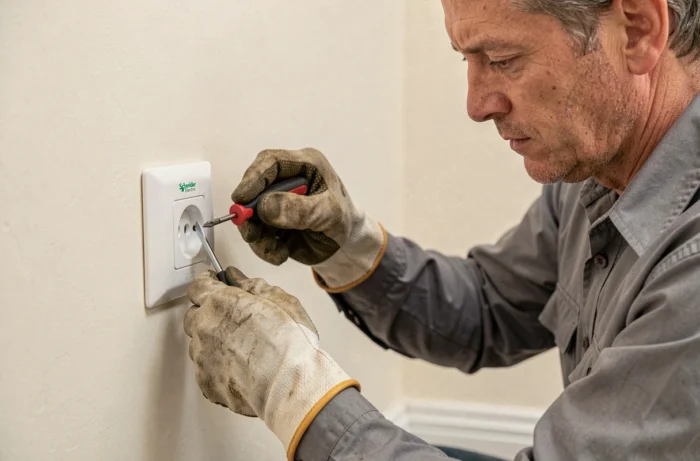

Pressione o botão com uma chave de fenda plana de lâmina fina (tipo chave de eletricista de pequeno porte). Mantenha a pressão e puxe simultaneamente o fio em sua direção com a outra mão. O condutor sai sem resistência. Se ainda estiver preso, verifique se você está pressionando corretamente o botão em frente ao fio em questão e não o da borne vizinha.
Caso particular da linha Alvaïs
Nesta linha mais antiga, o botão pode ser menos visível. Alguns eletricistas relatam que é necessário “agitar” o fio, ou seja, girá-lo levemente enquanto puxa, pressionando o desbloqueio. A mecânica permanece idêntica, mas a mola mais antiga às vezes oferece uma resistência superior.
Diagnóstico do condutor após a retirada: o que quase sempre esquecemos
Retirar o fio é apenas metade do trabalho. Antes de reconectá-lo em um novo mecanismo ou deixá-lo em espera, devemos inspecionar o estado do condutor. Esta é uma etapa que a maioria dos tutoriais ignora.
Um isolante quebradiço, um cobre entalhado ou fios cortados são motivos para não reconectar o fio tal como está. Um condutor muito curto após a retirada (porque cortamos a parte danificada) pode impedir uma conexão confiável no novo terminal.
Após a reconexão no novo mecanismo, exerça uma leve tração em cada condutor para confirmar sua fixação no terminal automático. Se o fio sair, a conexão está com defeito e o risco de superaquecimento é real.
Verificação da terra em instalações antigas
A cor amarelo-verde de um fio não garante que a ligação à terra funcione realmente. Em instalações modificadas ou antigas, a continuidade da terra deve ser verificada por um controle elétrico, não apenas por uma inspeção visual. Uma tomada que exibe um fio de terra sem continuidade real não oferece nenhuma proteção contra uma falha de isolamento.
Ferramentas adequadas para retirar os fios de uma tomada elétrica Schneider
Não é necessário um arsenal, mas algumas ferramentas específicas fazem toda a diferença.
- Uma chave de fenda plana de lâmina fina (largura inferior à do botão) para pressionar o desbloqueio sem escorregar no terminal vizinho
- Um verificador de ausência de tensão (VAT) em vez de um multímetro clássico, de acordo com as recomendações de segurança
- Um alicate de decapar calibrado se o condutor precisar ser recortado e descascado novamente antes da reconexão
Uma chave de fenda muito larga pode pressionar dois botões simultaneamente e liberar um fio que não se queria retirar. Nos mecanismos compactos como os da linha Odace, o espaço entre os terminais é reduzido.
O gesto de retirada em uma tomada Schneider com terminais automáticos se resume a uma ação simples: pressionar, puxar. A verdadeira dificuldade não é mecânica, está em tudo que precede (desligamento rigoroso) e em tudo que se segue (inspeção do condutor). Um fio mal inspecionado ou uma terra não verificada transformam uma operação banal em um ponto fraco duradouro da instalação.
