Un radiateur fonte de 12 éléments en 4 colonnes ne chauffe pas du tout la même surface qu’un modèle 2 colonnes de même longueur. On voit régulièrement des installations où le radiateur tourne en continu sans atteindre la température de consigne, simplement parce que la puissance a été estimée au doigt mouillé lors de la pose.
Le calcul de puissance d’un radiateur fonte repose sur des données précises : volume de la pièce, qualité d’isolation, température extérieure de référence et régime d’eau du circuit.
Lire également : Idées et astuces pour sublimer votre intérieur avec une décoration tendance et originale
Coefficient de déperdition volumique : le vrai point de départ du dimensionnement
La plupart des guides en ligne proposent un ratio en watts par mètre carré. Cette approche donne un ordre de grandeur, mais elle ignore des variables qui changent radicalement le résultat : hauteur sous plafond, nature des murs, type de vitrage, ventilation.
Les bureaux d’études thermiques utilisent une formule plus fiable : P (W) = G × V × ΔT. G représente le coefficient de déperdition volumique (exprimé en W/m³·K), V le volume de la pièce en mètres cubes et ΔT l’écart entre la température intérieure souhaitée et la température extérieure de base de la zone climatique.
Lire également : Guide pratique pour réussir votre connexion à civc extranet pro et résoudre les blocages courants
Le coefficient G varie fortement selon le bâti. Un logement ancien avec des murs en pierre non isolés affiche un G élevé, tandis qu’une maison conforme aux réglementations thermiques récentes descend nettement. Appliquer un ratio unique de 100 W/m² à ces deux cas revient à habiller deux morphologies opposées avec la même taille de vêtement.
Pour approfondir le calcul de la puissance des radiateurs fonte, on recommande de partir systématiquement du volume réel et non de la surface au sol, surtout dans les maisons anciennes où la hauteur sous plafond dépasse souvent 2,70 m.
Puissance par élément fonte : colonnes, hauteur et régime d’eau

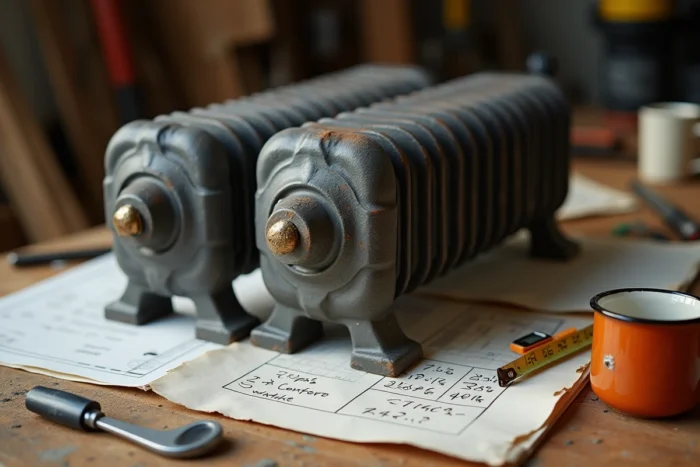

Un élément de radiateur fonte ne délivre pas une puissance fixe. Elle dépend de trois paramètres : le nombre de colonnes (2, 4 ou 6), la hauteur de l’élément et le régime d’eau du circuit de chauffage.
Nombre de colonnes et surface d’échange
Plus un élément comporte de colonnes, plus sa surface d’échange avec l’air ambiant augmente. Un élément 4 colonnes produit sensiblement plus de watts qu’un 2 colonnes de même hauteur. Les modèles 6 colonnes offrent encore davantage de puissance par élément, mais leur profondeur impose un dégagement au mur plus conséquent.
Régime d’eau et delta de température
La puissance catalogue d’un élément fonte est donnée pour un régime d’eau précis, généralement 90/70 °C avec une température ambiante de 20 °C (delta 50). Sur une installation moderne basse température (régime 50/30 °C par exemple, couplée à une pompe à chaleur), la puissance réelle de chaque élément chute de manière significative.
On doit donc recalculer la puissance effective en fonction du régime d’eau réel de l’installation. Ignorer ce point conduit à sous-dimensionner le nombre d’éléments, et la pièce reste froide dès que la température extérieure descend.
Radiateur fonte en rénovation : les pièges du bâti ancien
Dans une maison ancienne, le calcul de puissance se complique parce que plusieurs facteurs jouent en sens opposé.
- Hauteur sous plafond élevée : un salon de même surface au sol avec 3 m de hauteur au lieu de 2,50 m représente un volume à chauffer supérieur de 20 %. Le ratio W/m² ne capte pas cette différence, le calcul volumique oui.
- Murs en pierre ou en brique pleine non isolés : le coefficient de déperdition G grimpe fortement, ce qui augmente la puissance nécessaire par rapport à un logement isolé par l’intérieur ou l’extérieur.
- Simple vitrage ou double vitrage ancien : les fenêtres représentent un poste de déperdition majeur. Remplacer un simple vitrage par un double vitrage performant peut réduire la puissance requise de la pièce de façon notable.
- Ventilation non contrôlée : les entrées d’air parasites (cheminée ouverte, joints de fenêtre usés) augmentent les besoins de chauffage sans apparaître dans un calcul simplifié.
On conseille d’appliquer un coefficient de sécurité d’environ 15 % sur le résultat du calcul volumique, plutôt que de doubler la marge comme certains le font par précaution. Un radiateur surdimensionné fonctionne par à-coups, ce qui dégrade le confort et sollicite davantage la régulation.
Logement récent et radiateur fonte : adapter le calcul aux faibles déperditions
Dans un logement conforme aux réglementations thermiques récentes, les besoins en puissance de chauffage descendent vers 50 à 60 W/m² au lieu des 100 W/m² habituellement cités pour le bâti ancien. La fonte reste un choix pertinent grâce à son inertie thermique, mais le nombre d’éléments nécessaires diminue.
Réduire le nombre d’éléments évite de surchauffer par inertie. Un radiateur fonte met du temps à monter en température, mais il met aussi du temps à redescendre. Dans une enveloppe bien isolée, un radiateur trop puissant pousse la température au-delà de la consigne avant que le thermostat ne coupe.
La fonte continue ensuite à rayonner pendant de longues minutes. Les retours varient sur ce point selon le type de régulation installé (vanne thermostatique classique ou tête électronique). Une régulation fine, pièce par pièce, compense en partie un léger surdimensionnement.

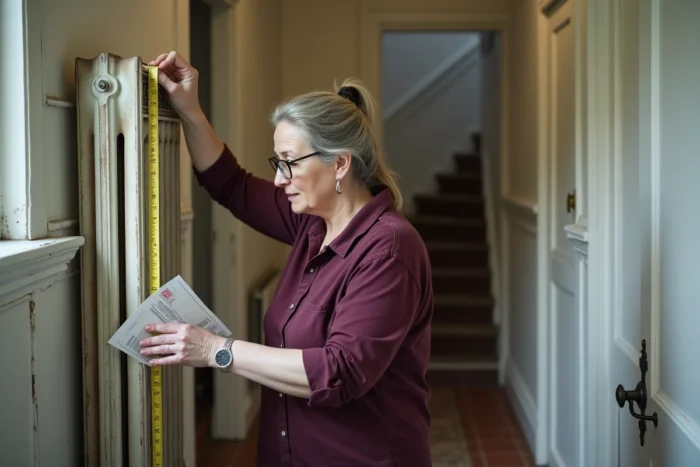

Vérifier la puissance totale d’un radiateur fonte existant
Pour un radiateur déjà en place, on peut reconstituer sa puissance en identifiant trois informations :
- Le modèle ou la marque (Idéal Standard, Chappée Savane, Floréal, etc.) pour retrouver la puissance unitaire par élément dans les grilles du fabricant.
- Le nombre d’éléments : compter les ailettes verticales visibles sur le dessus du radiateur.
- Le nombre de colonnes : observer le radiateur de profil et compter les tubes verticaux par élément.
On multiplie ensuite la puissance unitaire par le nombre d’éléments. Ce chiffre correspond à la puissance au régime d’eau catalogue, qu’il faut corriger si l’installation fonctionne à un régime différent.
Quand on ajoute ou retire des éléments sur un radiateur fonte existant, le recalcul doit intégrer le volume réel de la pièce et le coefficient G estimé du logement. Un chauffagiste expérimenté prend ces mesures sur place. Un calcul en ligne reste une première approximation utile, pas un dimensionnement définitif.
